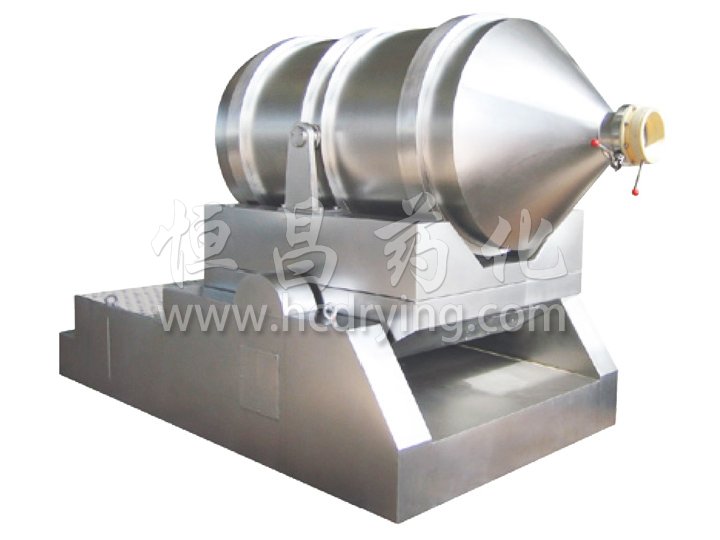

EYH係列二維運動混合機

關鍵詞:EYH係列二維運動混合機,二維運動混合機,二維混合機
所屬分類:混合設備係列
產品概述:二維混料機主要由轉筒、擺動架、機架三大部分構成。轉筒裝在擺動架上,由四個滾輪支撐並由兩個擋輪對其進行軸向定位,在四個支撐滾輪中,其中兩個傳動輪由轉動動力係統拖動使轉筒產生轉動,擺動架由一組曲柄擺杆機構來驅動,曲柄擺杆機構在機架上,擺動架由軸承組件支撐在機架…
產品詳情 圖片集錦 視頻集錦

工作原理
  二維混料機主要由轉筒、擺動架、機架三大部分構成。轉筒裝在擺動架上,由四個滾輪支撐並由兩個擋輪對其進行軸向定位,在四個支撐滾輪中,其中兩個傳動輪由轉動動力係統拖動使轉筒產生轉動,擺動架由一組曲柄擺杆機構來驅動,曲柄擺杆機構在機架上,擺動架由軸承組件支撐在機架上。
性能特點
   EYH二維混料機的轉筒可同時進行二個運動,一個為轉筒的轉動,另一個為轉筒隨擺動架的擺動。被混合物料在轉筒內隨轉筒轉動、翻轉、混合的同時,又隨轉筒的擺動而發生左右來回的摻混運動,在這兩個運動的共同作用下,物料在短時間內得到充分的混合。EYH二維混料機適合所有粉、粒狀物料的混合。

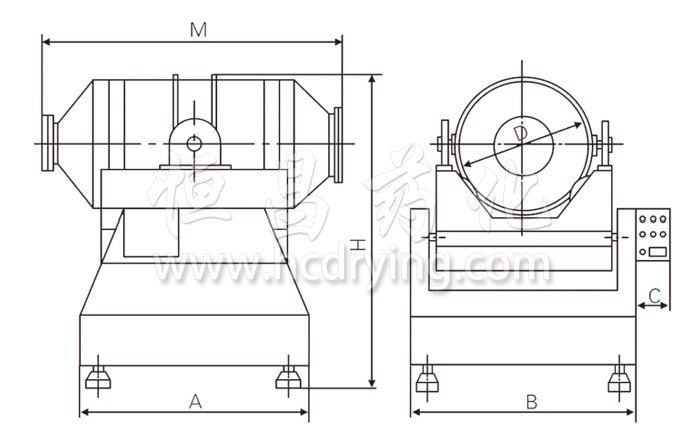

結構示意圖

二維運動混合機結構示意圖
技術規格

規格型號 容積(L) 裝料係數 裝料重量
(kg)
外型尺寸 功率
A B C D M H 轉動 擺動
EYH100 100 0.5 40 860 900 200 400 1000 1500 1.1 0.75
EYH300 300 0.5 75 1000 1100 200 580 1400 1650 1.1 0.75
EYH600 600 0.5 150 1300 1250 240 720 1800 1850 1.5 1.1
EYH800 800 0.5 200 1400 1350 240 810 1970 2100 1.5 1.1
EYH1000 1000 0.5 350 1500 1390 240 850 2040 2180 2.2 1.5
EYH1500 1500 0.5 550 1800 1550 240 980 2340 2280 3 1.5
EYH2000 2000 0.5 750 2000 1670 240 1100 2540 2440 3 2.2
EYH2500 2500 0.5 950 2200 1850 240 1160 2760 2600 4 2.2
EYH3000 3000 0.5 1100 2400 1910 280 1220 2960 2640 5 4
EYH5000 5000 0.5 1800 2700 2290 300 1440 3530 3000 7.5 5.5
EYH10000 10000 0.5 3000 3200 2700 360 1800 4240 4000 15 11
EYH12000 12000 0.5 4000 3400 2800 360 1910 4860 4200 15 11
EYH15000 15000 0.5 5000 3500 3000 360 2100 5000 4400 18.5 15

注:物料堆積比重按0.6g/cm3為計,如超出,訂貨時請標明。

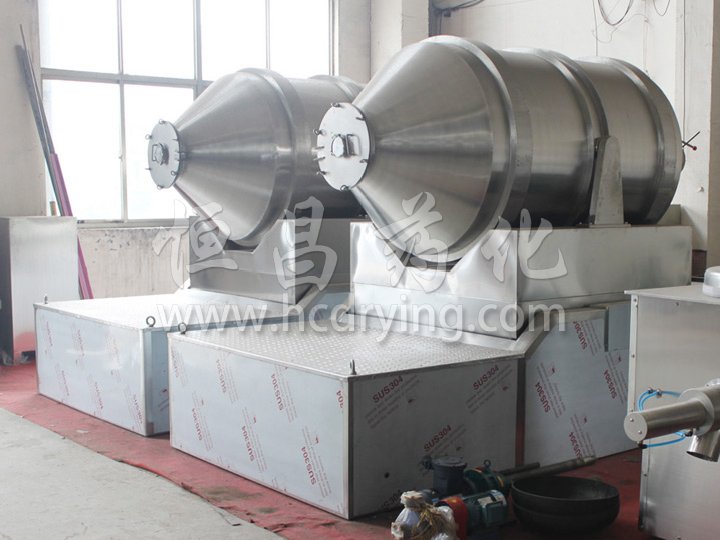

  • 二維運動混合機
  • 二維運動混合機
    暫無相關的視頻...
    暫無相關的案例...
相關文章
相關產品

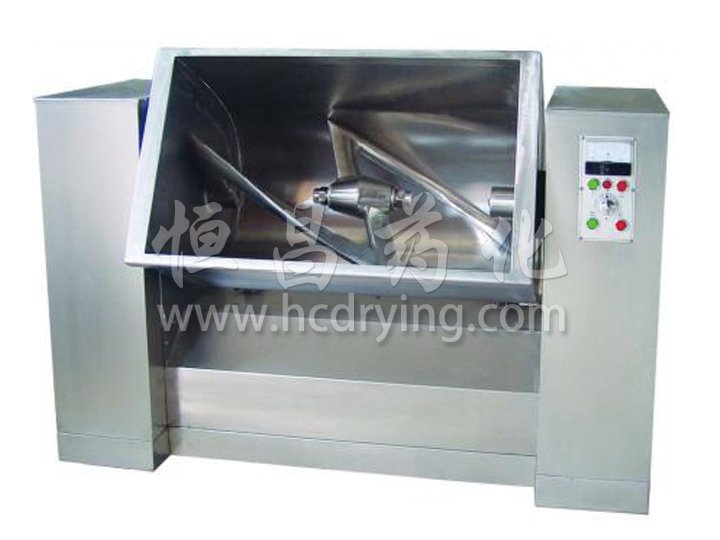

  • CH係列槽形混合機
    CH係列槽形混合機

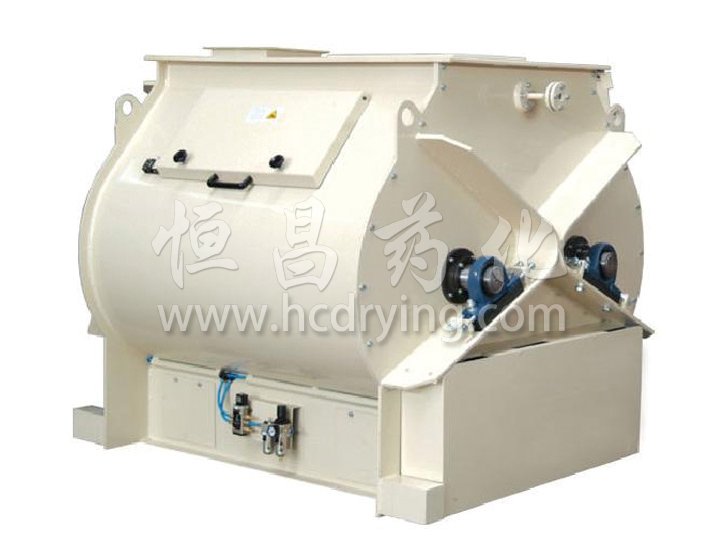

  • WZ係列無重力混合機
    WZ係列無重力混合機

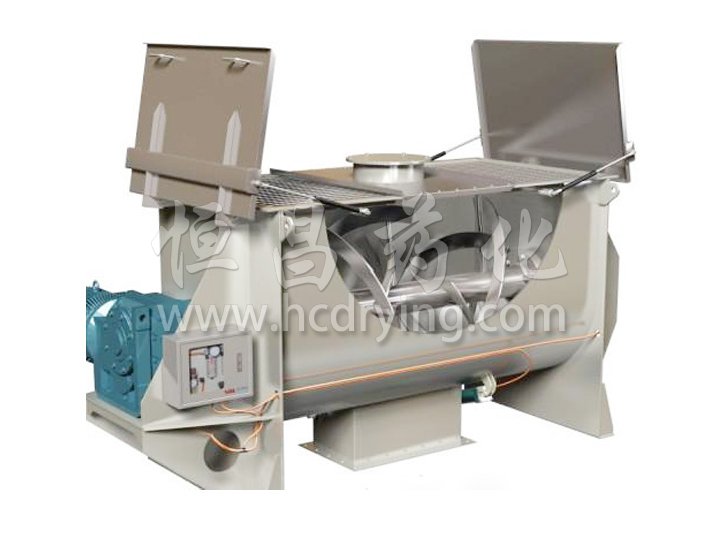

  • WLDH係列臥式螺帶混合機
    WLDH係列臥式螺帶混合機

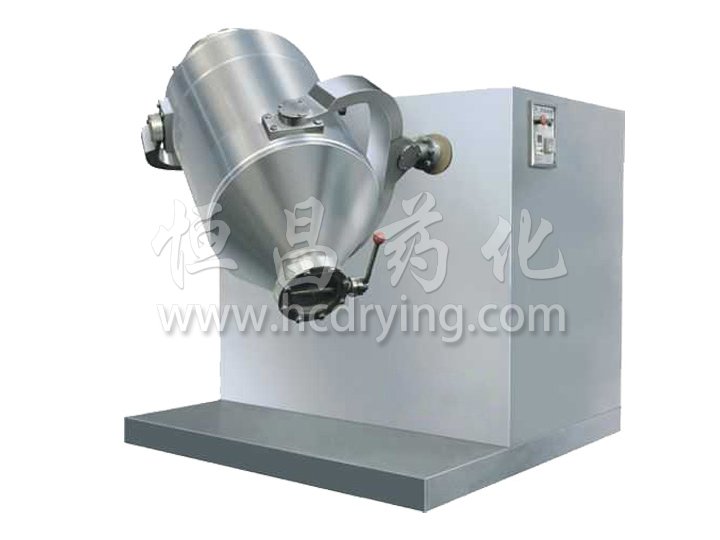

  • SYH係列三維運動混合機
    SYH係列三維運動混合機

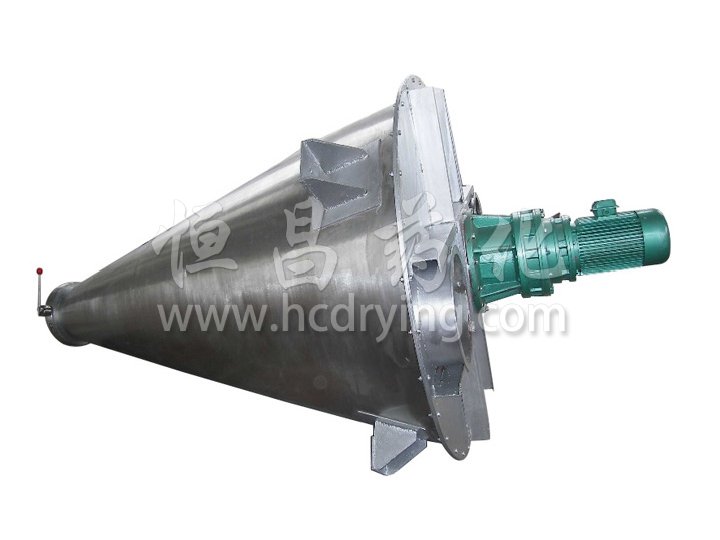

  • DSH係列雙螺旋錐形混合機
    DSH係列雙螺旋錐形混合機

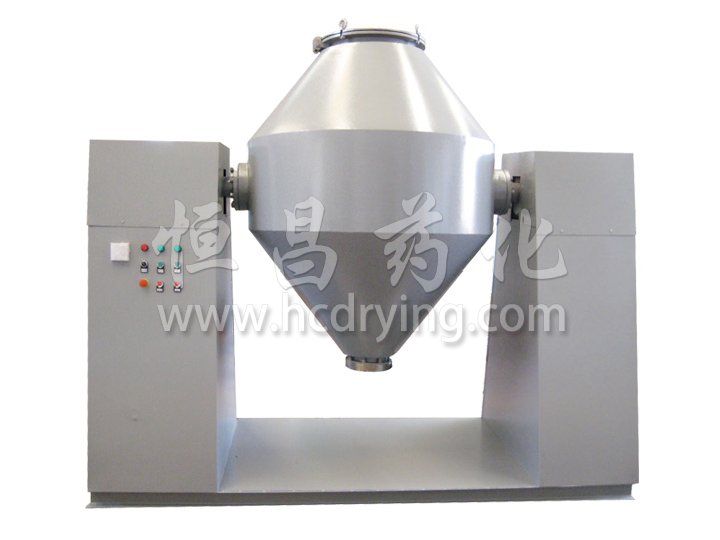

  • SZH係列雙錐混合機
    SZH係列雙錐混合機

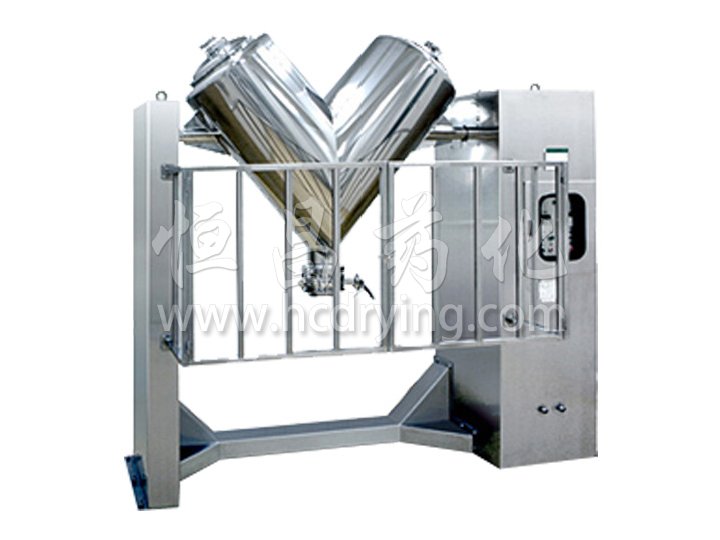

  • ZKH(V)係列混合機
